ZHFF-PUR 综合365彩票app下载不了_365bet下注_365bet假网站 24×1.5 + 10×0.5 + 5×2×0.25 + SFF75-2-1

一、设计要求

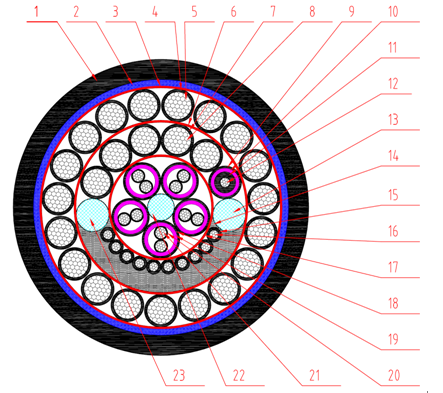

1.365彩票app下载不了_365bet下注_365bet假网站内部结构设计如下图所示

ZHFF-PUR综合365彩票app下载不了_365bet下注_365bet假网站 24×1.5 + 10×0.5 + 5×2×0.25 + SFF75-2-1

图 365彩票app下载不了_365bet下注_365bet假网站横截面设计示意图（图中代号解释见下表）

序号	标注编号	构成定义及参数说明	备注
1	1	雾面PUR
2	2	凯夫拉编织网
3	3、6、17	无纺布绕包层
4	4、7、9、11、15、18、20	导体绝缘层	JPTE
5	5、8	24×1.5 mm2线芯	镀锡铜丝
6	16	10×0.5 mm2线芯	镀锡铜丝
7	21	5×2×0.25 mm2线芯	镀锡铜丝
8	19	5×2×0.25 mm2屏蔽编织网	镀锡铜丝
9	10	同轴线屏蔽编织网	镀银铜丝
10	12	同轴线线芯	镀银铜丝
11	14	尼龙填充物
12	13、22、23	尼龙绳	填充物

2.技术参数设计如下表所示

序号	参数名称	技术参数设计及验收参考值			备注
1	365彩票app下载不了_365bet下注_365bet假网站类别	综合365彩票app下载不了_365bet下注_365bet假网站
2	365彩票app下载不了_365bet下注_365bet假网站应用范围	拖链系统及移动场合
3	线芯线径设计	24×1.5 + 10×0.5 + 5×2×0.25 + SFF75-2-1
4	线芯导体材质	镀锡铜丝
5	四种线芯导体结构及绞合外径	导体构成		绞合外径
		1.5 mm2：85/0.15±0.004mm		1.6mm
		0.5 mm2：33/0.14±0.004mm		0.93mm
		0.25 mm2：16/0.14±0.004mm		0.65mm
		SFF：7/0.12±0.003mm		0.36 mm
6	导体绝缘层的平均厚度最薄点绝缘外径	平均厚度	最薄点	绝缘外径
		1.5 mm2：0.7mm	0.53mm	3.0±0.1mm
		0.5 mm2：0.53mm	0.38mm	2.0±0.1mm
		0.25 mm2：0.42mm	0.28mm	1.5±0.1mm
		SYV：0.57mm	0.51mm	1.5±0.1mm
7	导体绝缘层材质	JPTE，具体以样品为准
8	绝缘层颜色	相同线径的线芯必须用不同颜色加以区分,具体颜色不限
9	同轴屏蔽网规格	镀银丝编织屏蔽，屏蔽密度≥100％，屏蔽后挤包透明PVC内护套，外径2.8±0.2mm
10	5×2×0.25屏蔽网规格	每组分别镀锡丝缠绕屏蔽屏蔽密度≥100％，屏蔽后绕包无纺布
11	外护套规格	材质及颜色	雾面PUR，黑色
		平均厚度及最薄点	2.0mm，1.6mm
		成品外径	控制在20±0.2mm以内
12	标识丝印	公司logo(最好彩色)或公司全称，间隔1m
13	20℃时导体最大直流电阻（Ω/KM）	1.5 mm2：13.3Ω
		0.5 mm2：40.1Ω
		0.25 mm2：71.6Ω
14	最小弯曲半径	符合GB9330-88《塑料绝缘控制365彩票app下载不了_365bet下注_365bet假网站》规定的技术要求
15	额定耐压	导体与绝缘屏蔽层之间耐压：300V
		导体与导体之间耐压：300V
16	额定耐温	非弯曲时允许安装温度范围：-40℃ ～ +200℃
		弯曲时允许安装温度范围：-30℃ ～ +200℃
		所有绝缘层在200℃温度下烘烤时不收缩不变形
17	抗拉强度设计	抗拉强度：≥8000N
		采用单根250N的凯夫拉，共计32根，进行网状编织，凯夫拉编制前进行胶浸处理
18	使用寿命	≥5000000耐磨次数
19	紧实度要求	线芯和外护套之间不能有空隙，务必紧实；50cm情况下测试，单根线芯拉动时不能与其它线芯之间产生相对位移
20	外护套封装要求	封装后的外护套表面务必均匀、平整、光滑，不能凹凸不平
21	数量及规格	单根长度不低于200m，中间不能有断头，以木质卷盘形式交货；试验合格确定总数量；试验段长度200m。
22	验收标准	以上技术参数在验收时的允许误差：≤1%
