WDZB-KYJYP-4*1.5无卤低烟阻燃屏蔽控制365彩票app下载不了_365bet下注_365bet假网站
WDZB-KYJYP 无卤低烟阻燃B类环保铜芯化学交联聚烯烃绝缘聚烯烃护套编织屏蔽控制365彩票app下载不了_365bet下注_365bet假网站

一、产品用途
　　无卤低烟阻燃屏蔽控制365彩票app下载不了_365bet下注_365bet假网站 365彩票app下载不了_365bet下注_365bet假网站 适用于交流额定电压 450/750V 及以下控制、监控回路及保护线路等场合，特别适用于核电站、地铁、剧院等安全系数要求高的重要场所。
二、无卤低烟阻燃屏蔽控制365彩票app下载不了_365bet下注_365bet假网站 产品标准
　　1 、结构和相关理化性能参照采用 GB9330-88 。
　　2 、阻燃性能参照采用 GB/T18380.3-2001(A 类、 B 类或 C 类 ) 。
　　3 、无卤低烟性能参照采用 GB/T17650.2 ， GB/T17651.2 。
　　4 、环保性能参照和 EN 71-3 （ A1 ： 2000 ）《特定元素的过境规定（重金属含量的过境规定）》。https://www.facebook-connect.com
三、型号名称（见表 1 ）



四、产品规格（见表 2 ）

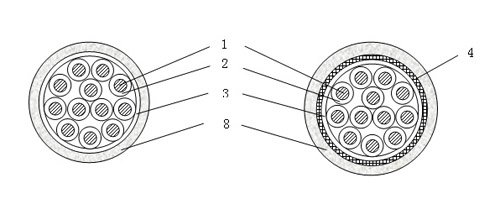

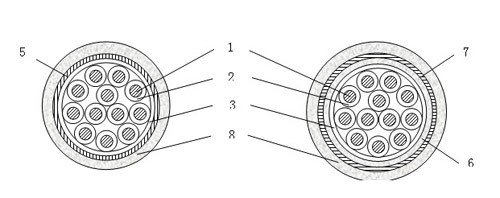

五 、结构简图

WDZA-KYJY 　　　　　　　　　　　　　　　　　　　　　　　　　　　WDZA-KYJYP
WDZB-KYJY 　　　　　　　　　　　　　　　　　　　　　　　　　　　WDZB-KYJYP
WDZC-KYJY 　　　　　　　　　　　　　　　　　　　　　　　　　　WDZC-KYJYP

WDZA-KYJYP 2  　　　　　　　　　　　　　　　　　　　　　　　WDZA-KYJY22
WDZB-KYJYP 2  　　　　　　　　　　　　　　　　　　　　　　　　WDZB-KYJY22  WDZC-KYJYP 2  　　　　　　　　　　　　　　　　　　　　　　WDZC-KYJY22 1--- 铜芯导体； 2--- 交联聚烯烃绝缘； 3--- 成缆包带； 4--- 铜丝编织屏蔽；
5--- 铜带屏蔽； 6--- 内护层； 7--- 钢带铠装； 8--- 聚烯烃护套。
六、使用特性
　　1 、额定电压为：相电压 / 线电压是 450/750V 。
　　2 、最高长期工作温度不超过 90 ℃ 。
　　3 、敷设时的环境温度在 -25 ℃ 及以上。
　　4 、敷设时的最小弯曲半径：无铠装层的365彩票app下载不了_365bet下注_365bet假网站 ，应为365彩票app下载不了_365bet下注_365bet假网站 外径的 6 倍；有铠装或铜带屏蔽结构的365彩票app下载不了_365bet下注_365bet假网站 ，应为365彩票app下载不了_365bet下注_365bet假网站 外径的 12 倍；有屏蔽结构的365彩票app下载不了_365bet下注_365bet假网站 ，应为365彩票app下载不了_365bet下注_365bet假网站 外径的 6 倍。
七、无卤低烟阻燃屏蔽控制365彩票app下载不了_365bet下注_365bet假网站 技术性能
　　1 、导体直流电阻见表 3 。



2 、绝缘电阻
　　90 ℃ 时绝缘体积电阻率ρ≥ 1011 Ω • cm ；
　　90 ℃ 时绝缘电阻常数 K i ≥ 0.367M Ω• km 。
3 、耐压试验
　　365彩票app下载不了_365bet下注_365bet假网站 经受 3500V 交流电压试验， 5min 内不击穿。
4 、 燃烧试验
　　成束燃烧试验：通过 GB/T18380.3-2001 规定的成束燃烧试验（ A 类、 B 类、 C 类）；
　　燃烧烟密度试验：透光率 ≥ 60% ；
　　燃烧气体腐蚀性试验： PH 值 ≥ 4.3 ，电导率≤ 10µS/mm 。
5 、绝缘热延伸试验 （ 200 ℃ ， 0.2MPa ， 15min ）
　　负荷下伸长率 ≤ 175% ，冷却后永久变形率 ≤ 25% 。
6 、绝缘和护套的力学性能
　　交联聚烯烃绝缘：原始抗张强度 ≥ 10MPa ；原始断裂伸长率 ≥125% ；
　　老化后抗张强度变化率≤± 30% ；老化后断裂伸长率 ≤±30% 。
　　聚烯烃护套： 原始抗张强度 ≥ 9MPa ；原始断裂伸长率 ≥125% ；
　　老化后抗张强度变化率≤± 30% ；老化后断裂伸长率 ≤±30% 。
八、产品特点
　　1 、不含卤素，也几乎不含 “铅、汞、砷、锑、镉、铬、硒、钡”等八种有毒有害重金属元素；
　　2 、成束燃烧试验可达到 A 类，燃烧时发烟量少，透光率高；
　　3 、燃烧无腐蚀性气体产生；
　　4 、热稳定性好，寿命长；
　　5 、良好的耐寒性、耐化学性；
　　6 、绝缘电阻高；
　　7 、365彩票app下载不了_365bet下注_365bet假网站 长时间受潮，绝缘电阻不会下降。
九、交货长度
　　1 、365彩票app下载不了_365bet下注_365bet假网站 交货成圈长度为 100m ，成盘长度应不小于 100m ；
　　2 、允许长度不小于 10m 的短段交货，其数量不超过交货总长度的 10% ；
　　3 、根据双方的协议，允许任何长度交货；
　　4 、长度计量误差不超过± 0.5% 。
